QAF035

Ud

Encuentro de la cubierta con sumidero de salida vertical para sistema de drenaje sifónico, sistema Akasison "JIMTEN".

485,94€

Encuentro con sumidero para sistema de drenaje sifónico de cubierta compuesto de: banda de refuerzo de 1x1 m de superficie con lámina de betún modificado con elastómero SBS, LBM(SBS)-40-FP y sumidero sifónico de PP, con membrana bituminosa, sistema Akasison, modelo 1000 B "JIMTEN".

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt14lba010d

m²

Lámina de betún modificado con elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espesor, masa nominal 4 kg/m², con armadura de fieltro de poliéster no tejido de 160 g/m², de superficie no protegida. Según UNE-EN 13707.

1,050

6,21

6,52

mt14iea020a

kg

Emulsión asfáltica aniónica sin cargas, tipo EA según UNE 104231.

0,300

2,18

0,65

mt11aka010cc

Ud

Sumidero sifónico de PP, con membrana bituminosa, sistema Akasison, modelo 1000 B "JIMTEN", de salida vertical de 75 mm de diámetro, cuello telescópico y rejilla convexa.

1,000

408,68

408,68

mt11aka030

Ud

Manguito conector de polietileno de alta densidad (PEAD/HDPE), de 75 mm de diámetro exterior, para sumidero sifónico, sistema Akasison "JIMTEN".

1,000

11,88

11,88

mt11aka040fa

m

Tubería templada mediante tratamiento térmico adicional, de polietileno de alta densidad (PEAD/HDPE), de 75 mm de diámetro exterior y 3 mm de espesor, sistema Akasison "JIMTEN", en tramos de 5 m de longitud.

0,800

6,13

4,90

mt11aka050e

Ud

Codo 90° de polietileno de alta densidad (PEAD/HDPE), de 75 mm de diámetro exterior y 3 mm de espesor, sistema Akasison "JIMTEN".

1,000

4,94

4,94

mo028

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,748

17,24

12,90

mo065

h

Ayudante aplicador de láminas impermeabilizantes.

0,748

16,13

12,07

%

Medios auxiliares

2,000

462,54

9,25

%

Costes indirectos

3,000

471,79

14,15

Coste de mantenimiento decenal: 199,24€ en los primeros 10 años.

Total:

485,94

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNIDAD DE OBRA QAF035: ENCUENTRO DE LA CUBIERTA CON SUMIDERO DE SALIDA VERTICAL PARA SISTEMA DE DRENAJE SIFÓNICO, SISTEMA AKASISON "JIMTEN".

CARACTERÍSTICAS TÉCNICAS

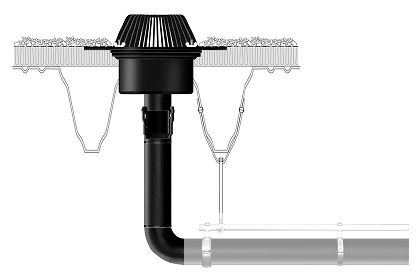

Formación del encuentro con sumidero para sistema de drenaje sifónico de cubierta compuesto de: lámina de betún modificado con elastómero SBS, LBM(SBS)-40-FP, con armadura de fieltro de poliéster no tejido de 160 g/m², de superficie no protegida, de 1x1 m de superficie, totalmente adherida al soporte con soplete, previa imprimación con emulsión asfáltica aniónica sin cargas, tipo EA, y colocación de sumidero sifónico de PP, con membrana bituminosa, sistema Akasison, modelo 1000 B "JIMTEN", de salida vertical de 75 mm de diámetro, cuello telescópico y rejilla convexa incluso manguito conector, tubería vertical y codo, todos ellos del mismo diámetro que el sumidero, totalmente adherido a la lámina asfáltica con soplete.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la obra recién ejecutada frente a golpes y obturaciones.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 03 02

Mezclas bituminosas distintas de las especificadas en el código 17 03 01.

0,426

0,426

17 02 03

Plástico.

0,043

0,072

Residuos generados:

0,469

0,498

15 01 01

Envases de papel y cartón.

0,112

0,149

17 02 03

Plástico.

0,053

0,088

15 01 04

Envases metálicos.

0,024

0,040

Envases:

0,189

0,278

Total residuos:

0,658

0,775
